Le schema branchement prise mâle semble simple : trois fils, trois bornes, un tournevis. La majorité des courts-circuits et des surchauffes sur fiche ne viennent pas d’une erreur de borne, mais d’un défaut invisible après fermeture du capot. Cet article analyse les points critiques du câblage d’une prise mâle, en isolant les paramètres qui distinguent un branchement fiable d’un branchement à risque.
Tableau comparatif des risques selon le type d’erreur sur une prise mâle
Toutes les erreurs de branchement ne produisent pas les mêmes conséquences. Le tableau ci-dessous classe les défauts les plus fréquents sur un schema branchement prise mâle, leur mécanisme de défaillance et leur niveau de dangerosité.
| Type d’erreur | Mécanisme de défaillance | Conséquence probable | Détection sans outil |
|---|---|---|---|
| Inversion phase / neutre | Le circuit fonctionne, mais la polarité est inversée | Risque sur certains appareils sensibles, défaut de protection | Impossible |
| Absence de terre | Aucun chemin de fuite en cas de défaut d’isolement | Électrocution en cas de masse sous tension | Impossible |
| Mauvais serrage d’une borne | Contact partiel, résistance élevée au point de jonction | Surchauffe progressive, fonte du plastique, départ de feu | Parfois (odeur, décoloration) |
| Cuivre nu visible hors borne | Conducteur exposé à l’air ou au contact d’un autre fil | Court-circuit franc, arc électrique | Visible à l’ouverture du capot |
| Section de câble inadaptée | Câble trop fin pour la puissance appelée | Échauffement du conducteur, surtension locale | Impossible sans vérification de la section |
Deux constats ressortent de ce tableau. Les erreurs les plus dangereuses (inversion, absence de terre, serrage insuffisant) ne se détectent pas visuellement après fermeture de la fiche. Seul un testeur de prise ou un multimètre permet de les identifier.
Serrage des bornes et test de traction : le vrai point faible du branchement prise mâle

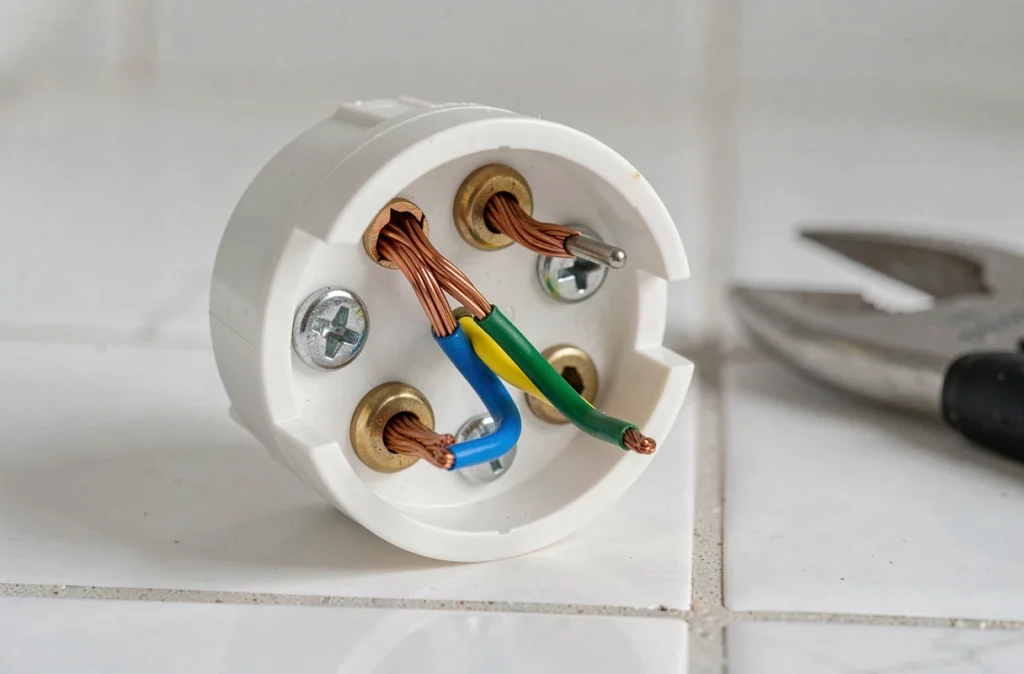

Les guides concurrents détaillent l’identification des fils (bleu pour le neutre, marron ou rouge pour la phase, vert-jaune pour la terre). Cette étape est documentée partout. Ce qui l’est moins, c’est le comportement mécanique du raccordement une fois les fils positionnés.
Pourquoi un contact partiel provoque une surchauffe avant le court-circuit
Un fil mal serré dans sa borne ne coupe pas le circuit. Il maintient un contact, mais sur une surface réduite. La résistance électrique au point de jonction augmente, et cette résistance transforme une partie de l’énergie en chaleur.
Le phénomène est progressif. Pendant des semaines, la fiche fonctionne normalement. Puis la chaleur déforme le plastique autour de la borne, le contact se dégrade davantage, et la température grimpe jusqu’à la fusion ou l’arc électrique. Un mauvais serrage est un risque de surchauffe aussi grave qu’une erreur de borne, selon plusieurs guides de terrain spécialisés en sécurité électrique.
Le test de traction, une vérification mécanique trop souvent ignorée
Après serrage de chaque vis de borne, tirer légèrement sur le câble permet de vérifier que le conducteur ne glisse pas. Si le fil sort, le serrage est insuffisant. Ce geste prend quelques secondes et élimine la cause principale de surchauffe sur les fiches domestiques.
Un second point à contrôler : aucun brin de cuivre ne doit rester visible hors de la borne. Un fil multibrin dont quelques brins dépassent peut entrer en contact avec la borne adjacente ou le capot métallique, créant un court-circuit dès la mise sous tension.
Vérification électrique après branchement : multimètre et testeur de prise
Un branchement visuellement correct peut rester dangereux. La vérification instrumentale constitue une étape de sécurité distincte du raccordement mécanique.
- Le testeur de prise (trois LED) indique immédiatement si la terre est présente, si phase et neutre sont correctement attribués, et si un défaut de câblage existe. Il se branche sur la prise murale après raccordement de la fiche sur un appareil ou une rallonge.
- Le multimètre en mode tension alternative (VAC) permet de mesurer la tension entre phase et neutre, entre phase et terre, et entre neutre et terre. Une tension entre neutre et terre supérieure à quelques volts signale un défaut sur le circuit.
- En mode continuité, le multimètre vérifie que la broche de terre de la fiche mâle est bien reliée au conducteur vert-jaune sans interruption, ce qui confirme la continuité du circuit de protection.
Tester avant de remettre sous tension évite la majorité des incidents sur une installation domestique. Cette habitude sépare un branchement amateur d’un branchement fiable.
Circuit dédié et section de câble : limites du schema branchement prise mâle
Le schema branchement prise mâle traite du raccordement fil par fil. Il ne traite pas de ce qui se passe en amont, et c’est là que surviennent les surtensions par surcharge.
Prise mâle sur multiprise ou rallonge : un câblage correct ne protège pas d’une surcharge
Un appareil à forte consommation (radiateur, percolateur, sèche-linge) branché via une rallonge ou une multiprise peut provoquer un échauffement du câble intermédiaire, même si la fiche mâle est parfaitement câblée. Le problème ne vient pas du schema de branchement mais de la section du câble de la rallonge, souvent inférieure à celle du circuit mural.
Un appareil puissant doit être raccordé sur une prise murale dédiée, protégée par un disjoncteur adapté à la section du câble d’alimentation. La norme NF C 15-100 encadre ce dimensionnement en fonction de la puissance appelée.
Fiche 2 broches et absence de repérage phase/neutre
Sur une fiche mâle à deux broches (sans terre), aucune indication physique ne distingue la phase du neutre. La fiche peut être insérée dans les deux sens. Pour la majorité des appareils domestiques à double isolation, cette réversibilité ne pose pas de problème de sécurité.
En revanche, sur des appareils où le sens de branchement influence le fonctionnement (certains équipements audio, matériel de mesure), l’absence de repérage impose une vérification au multimètre pour identifier la broche reliée à la phase.
Le schema branchement prise mâle ne se réduit pas à connecter trois fils sur trois bornes. La fiabilité du raccordement dépend du serrage mécanique, de l’absence de cuivre exposé, et d’une vérification instrumentale systématique. Le câblage le plus soigné reste vulnérable si le circuit en amont n’est pas dimensionné pour la charge réelle de l’appareil.
